监听变量的变化，发送Lin信号并手动设置错误的CheckSum ​

感谢Alex提供示例

CAPL分析 ​

给到的CAPL示例如下：

ts
on envVar EnvChecksumError
{
  if (1 == getValue(EnvChecksumError))  // Checksum err
  {
     write("Checksum err");
    linSetManualChecksum(frmAC_1, linGetChecksum(frmAC_1) - 1);
    //linSetManualChecksum(frmReq, linGetChecksum(frmReq) - 1);

    //output(frmReq);
    output(frmAC_1);
  }
}

CAPL代码解析 ​

这段CAPL脚本的核心逻辑如下：

  1. 环境变量监听：on envVar EnvChecksumError 监听名为 EnvChecksumError 的环境变量变化
  2. 条件判断：当变量值为1时，触发错误注入逻辑
  3. 错误注入：
    • linGetChecksum(frmAC_1) 获取正确的CheckSum值
    • linSetManualChecksum(frmAC_1, checksum - 1) 手动设置一个错误的CheckSum（减1）
    • output(frmAC_1) 发送带有错误CheckSum的Lin消息

NOTE

  • 技术要点：Lin总线的CheckSum机制是保证数据完整性的重要手段。通过故意设置错误的CheckSum，可以测试接收节点的错误处理能力。
  • 测试设备：这里我们选择LinCable作为测试设备，因为它可以灵活的注入各种LIN错误。

EcuBus-Pro中的变量配置 ​

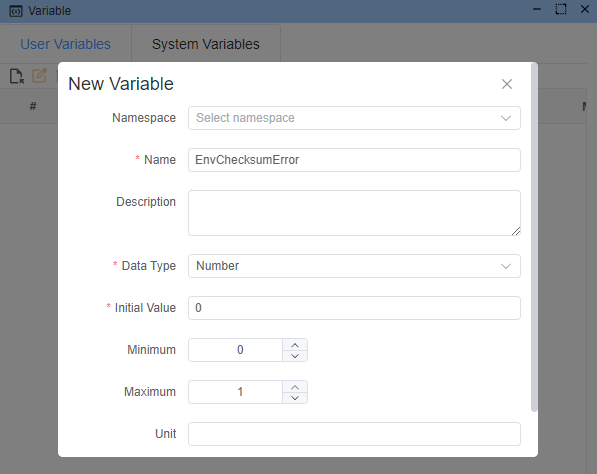

第一步：创建环境变量 ​

要实现变量监听功能，首先需要在EcuBus-Pro中创建对应的环境变量。环境变量是脚本与用户界面交互的重要桥梁。

操作路径：Others → Variable → Add Variable

创建变量

变量配置要点：

  • 变量名称：EnvChecksumError（需与CAPL脚本中的变量名保持一致）
  • 变量类型：整型（Integer）
  • 初始值：0（表示正常状态）
  • 取值范围：0-1（0=正常，1=触发错误）

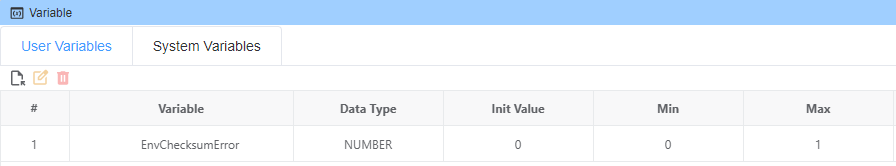

第二步：验证变量创建 ​

创建完成后，可以在变量列表中查看和管理已创建的变量：

查看变量

在变量列表中，您可以：

  • 查看变量的当前值
  • 修改变量配置
  • 删除不需要的变量
  • 导出/导入变量配置

用户界面控制面板配置 ​

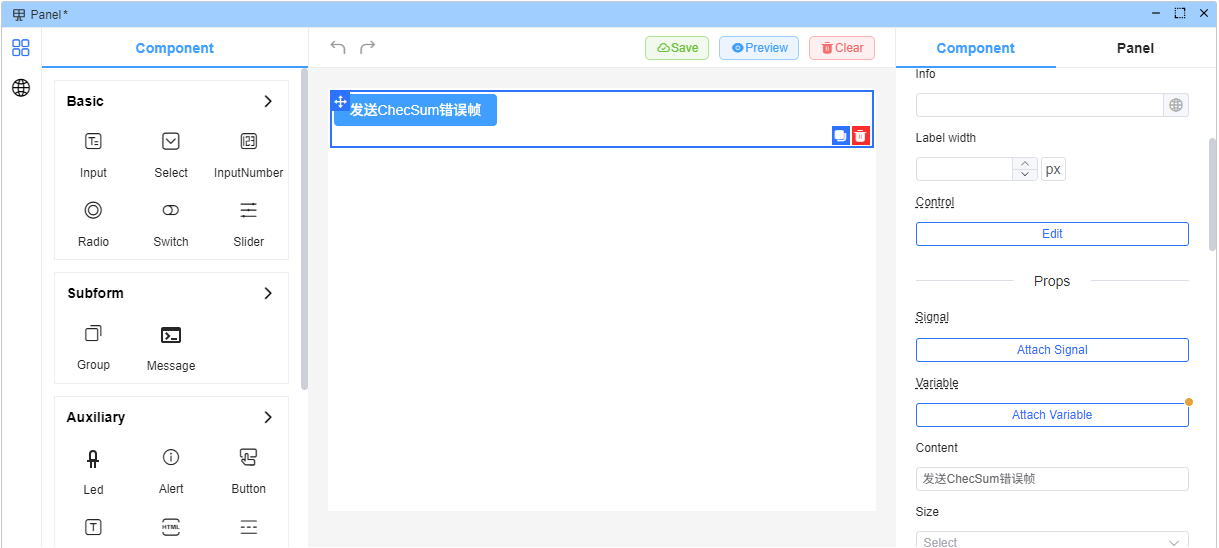

第三步：创建控制面板 ​

为了方便在测试过程中动态控制变量值，我们需要创建一个用户界面面板。通过图形化界面，测试人员可以实时切换变量状态，无需修改代码。

操作路径：Home → Panel → Add Panel

创建面板

面板设计建议：

  • 使用开关按钮或切换按钮来控制0/1状态
  • 按钮文字设置为"发送CheckSum错误帧"等描述性文字
  • 合理布局，确保操作直观易懂

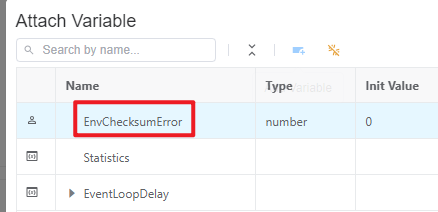

第四步：变量绑定 ​

创建面板控件后，需要将其与环境变量进行绑定，建立控件与变量之间的双向数据关联。

绑定变量

绑定配置：

  • 目标变量：选择之前创建的 EnvChecksumError 变量
  • 控件类型：布尔型开关（Boolean Switch）
  • 映射关系：OFF=0（正常），ON=1（触发错误）

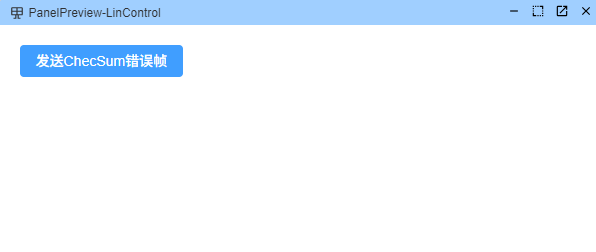

第五步：界面预览 ​

配置完成后，可以预览最终的用户界面效果：

查看面板

界面特点：

  • 实时显示当前变量状态
  • 支持一键切换操作
  • 直观的视觉反馈

EcuBus-Pro TypeScript脚本实现 ​

第六步：编写TypeScript脚本 ​

现在我们将CAPL逻辑转换为EcuBus-Pro的TypeScript脚本。相比CAPL，TypeScript提供了更好的类型安全和开发体验。

typescript
Util.OnVar("EnvChecksumError", ({ value }) => {
    if (value == 1) {
        console.log("Checksum err");
        const msg: LinMsg =
        {
            frameId: 0x3c,
            direction: LinDirection.SEND,
            data: Buffer.from([0x60, 0x01, 0xb5, 0xff, 0xff, 0xff, 0xff, 0xff]),
            checksumType: LinChecksumType.CLASSIC,
            lincable:{
                checkSum:3,//错误的校验和
            }
        }
        output(msg);
    }
});

脚本详细解析 ​

1. 变量监听机制

typescript
Util.OnVar("EnvChecksumError", ({ value }) => {
    // 回调函数，当变量值改变时触发
});
  • Util.OnVar() 是EcuBus-Pro提供的变量监听API
  • 支持解构赋值语法，直接获取 value 参数
  • 回调函数在变量值发生变化时自动触发

2. Lin消息构造

typescript
const msg: LinMsg = {
    frameId: 0x3c,              // Lin帧ID（十六进制）
    direction: LinDirection.SEND, // 发送方向
    data: Buffer.from([...]),    // 数据字节数组
    checksumType: LinChecksumType.CLASSIC, // 校验和类型
    lincable: {
        checkSum: 3             // 手动设置的错误校验和
    }
}

3. 关键参数说明

参数说明示例值
frameIdLin帧标识符0x3c (60)
direction消息方向LinDirection.SEND
data数据负载8字节数据数组
checksumType校验类型CLASSIC 或 ENHANCED
checkSum手动校验和3（故意设置错误值）

4. 错误注入原理

正常情况下，Lin消息的CheckSum应该根据数据内容自动计算。但在测试场景中，我们通过 lincable.checkSum 手动指定一个错误的值（如3），从而模拟传输错误，测试接收节点的错误处理能力。

测试运行与验证 ​

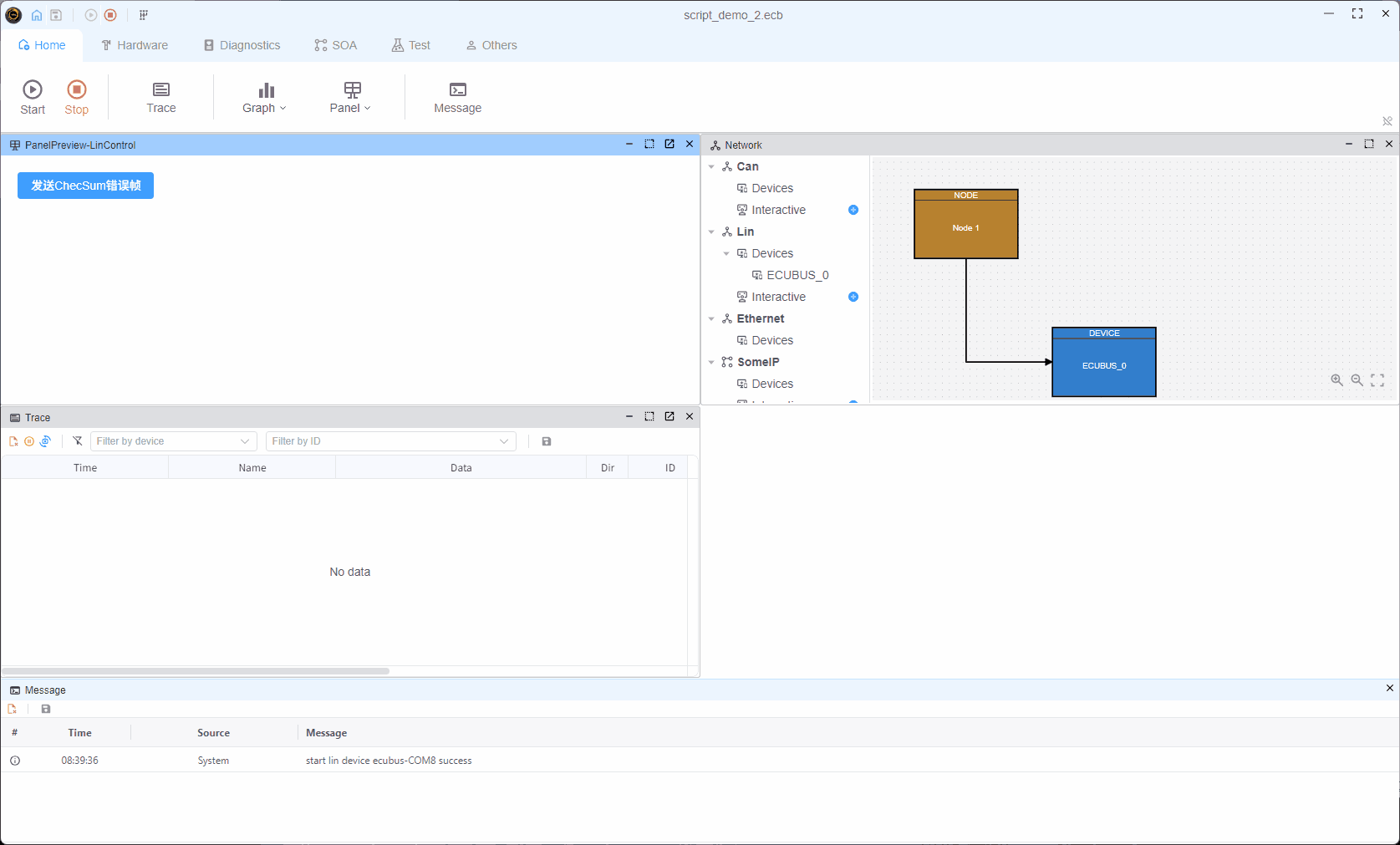

第七步：运行测试 ​

完成所有配置后，就可以运行测试了。通过界面上的开关按钮控制变量值，观察Lin消息的发送情况。

运行
