记录器

通过配置记录器，您可以将所有相关的跟踪数据导出到其他地方，从而解决用户界面中跟踪窗口存储容量有限的问题。

如何添加记录器

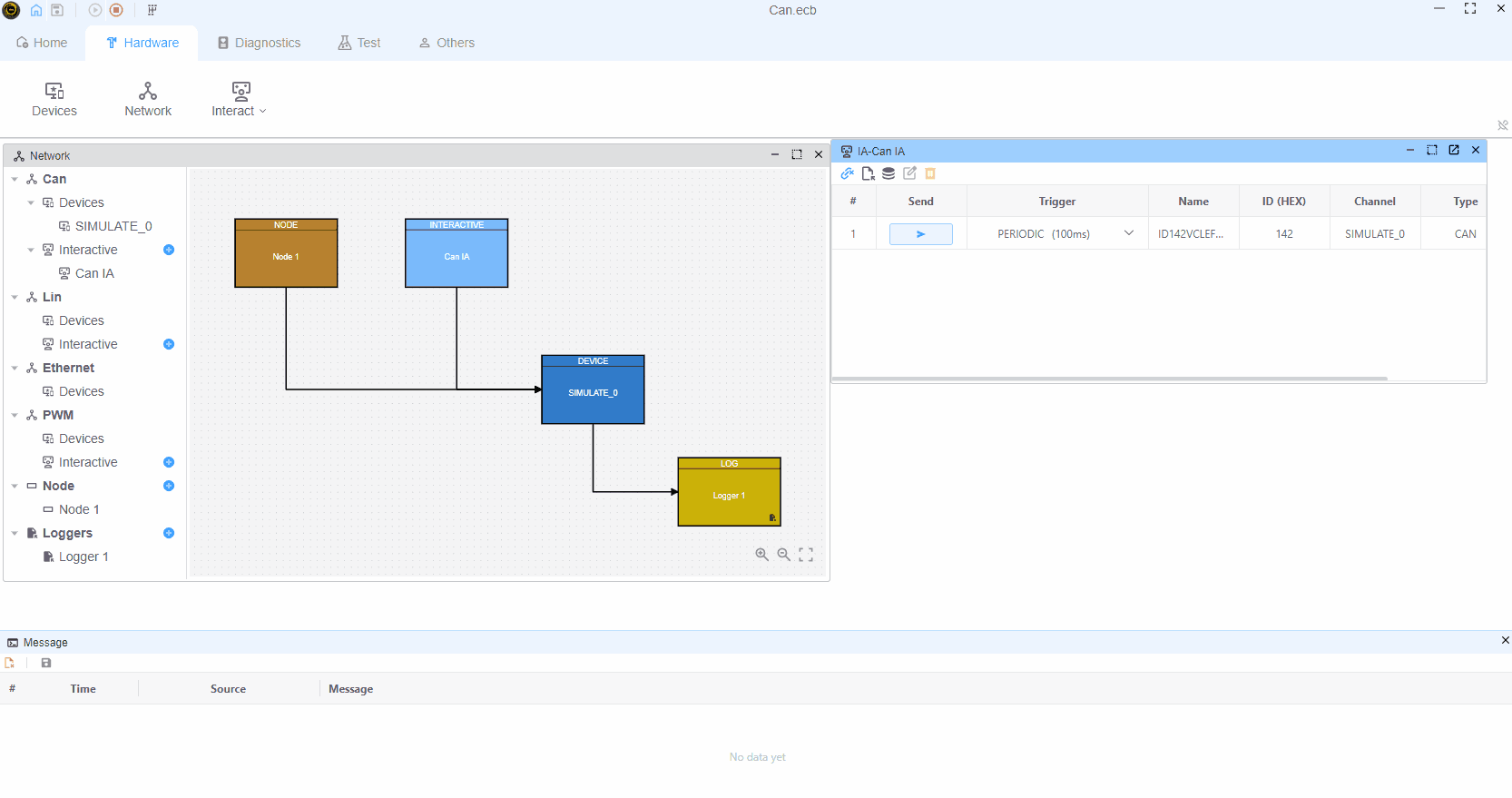

通过 Hardware -> Network 打开网络配置，然后在 Loggers 下添加记录器。

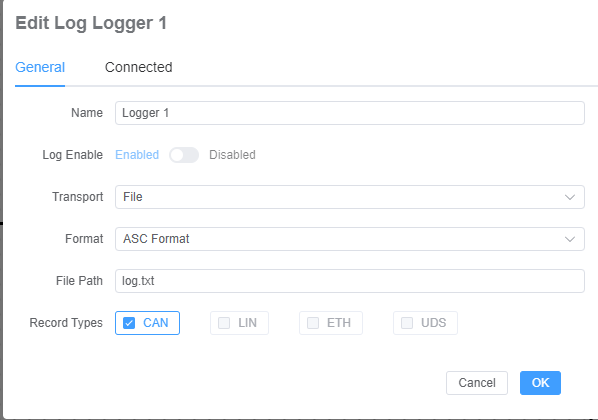

配置记录器

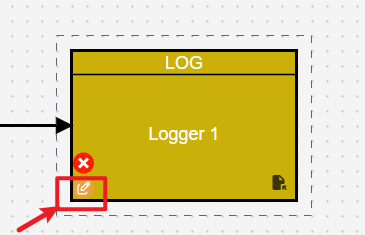

将鼠标悬停在目标记录器上，然后点击 ✏️ 按钮进行编辑。

• 传输方式

  • 文件：将帧写入文件；选择目标路径
  • 套接字：将帧写入套接字（暂不支持）

• 格式

  • ASC：Vector ASC 格式
  • CSV：逗号分隔文本格式（暂不支持）
  • BLF：Vector BLF 格式

• 记录类型：选择要记录的帧类型

  • CAN：记录 CAN 帧
  • LIN：记录 LIN 帧
  • ETH：记录以太网帧
  • UDS：记录 PW

BLF 格式

BLF 格式是一种用于记录 CAN 帧的二进制格式。 它受 Vector 工具支持，可用于分析 CAN 帧。

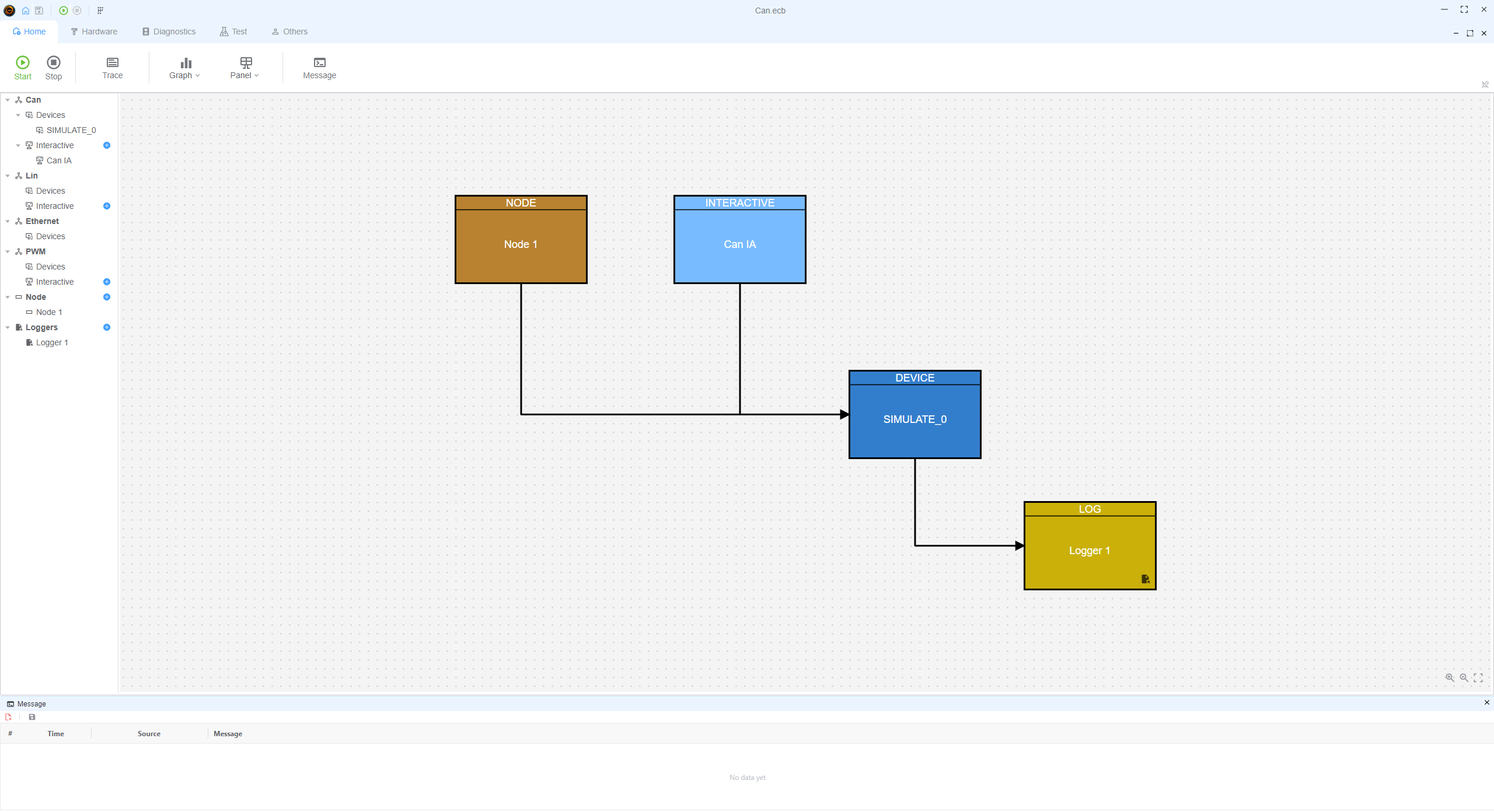

使用 CANoe 进行测试

演示：写入文件
