DoIP v3（TLS 安全 DoIP）

DoIP v3 定义于新的 ISO13400-2 2019 标准，主要区别是增加了 TLS 支持。

• UDP 发现保持不变：UDP 端口 13400 仍用于车辆识别和通告。
• 诊断 TCP 变为 TLS（启用时）：默认安全端口 3496。
• 当您设置 DOIP 版本 = 3 时，将使用 DoIP v3 协议头。

用法

1. 选择以太网测试仪
   • 在您的测试仪配置中，将 DOIP 版本 设置为 DOIP V3。
   • 如果您想模拟一个实体/网关，还需设置 实体仿真 证书。
2. 在地址上启用 TLS
   • 打开您将使用的以太网地址 (EthAddr)。
   • 启用 TLS 设置 - 测试仪 (DoIP v3) → 启用 TLS。
   • 保持 TLS 端口 = 3496，除非您的 ECU 使用不同的端口。
3. 提供证书（推荐）
   • 设置 CA 证书 以信任 ECU/服务器证书。
   • 如果服务器要求客户端认证，还需设置 客户端证书 和 私钥。
   • 测试证书生成步骤：DoIP v3 TLS 证书生成指南。
4. 启动测试并照常发送 UDS 请求。

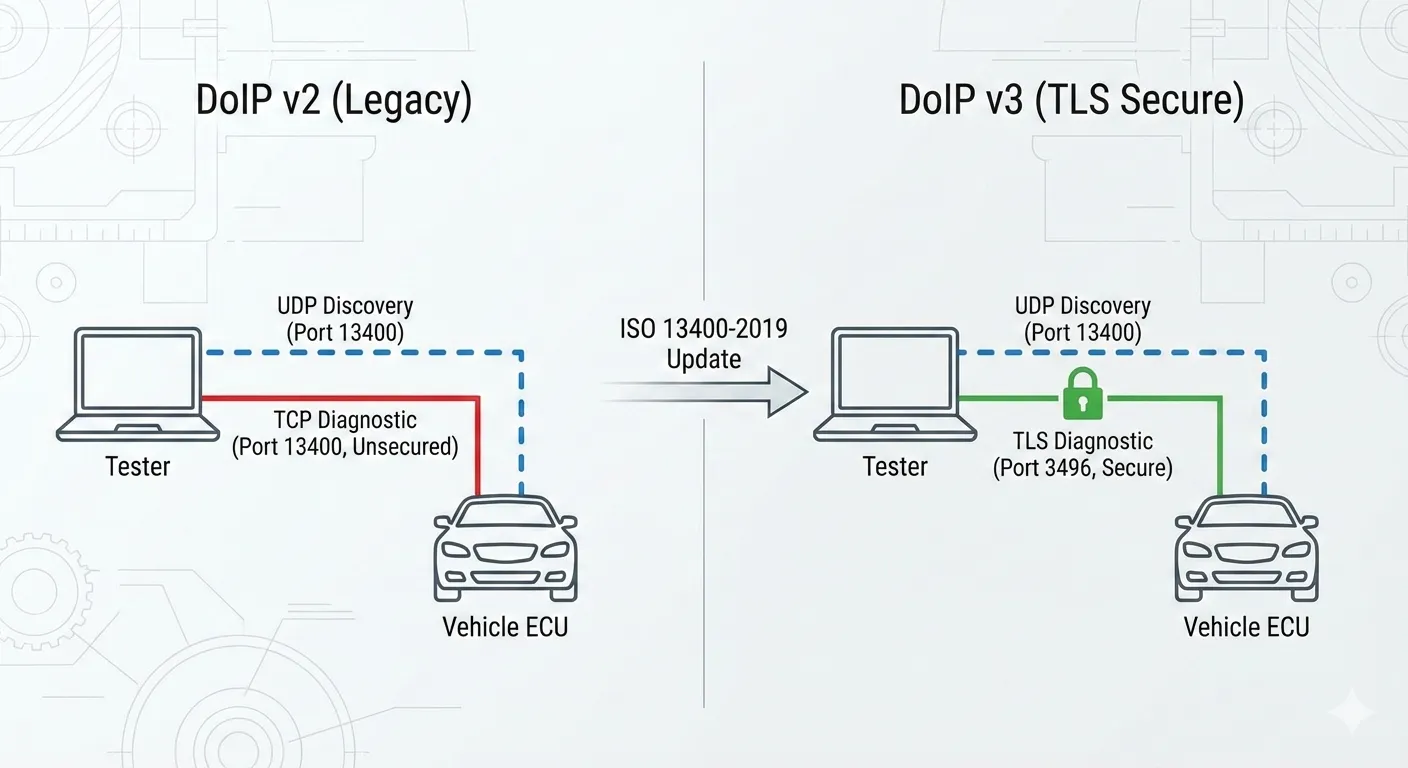

端口与流量模型

• UDP 13400：车辆识别请求/响应和通告。
• TCP 13400：DoIP v2（非 TLS）诊断通道。
• TLS 3496：DoIP v3 安全诊断通道（本项目默认）。

NOTE

启用 TLS 仅改变 TCP 诊断连接。 UDP 发现仍使用端口 13400。

配置参考

DOIP 版本

在 DOIP 设置 下：

• DOIP V2：TCP 诊断连接到端口 13400（无 TLS）。
• DOIP V3：使用 DoIP v3 头；您可以选择性地为 TCP 连接启用 TLS（推荐）。

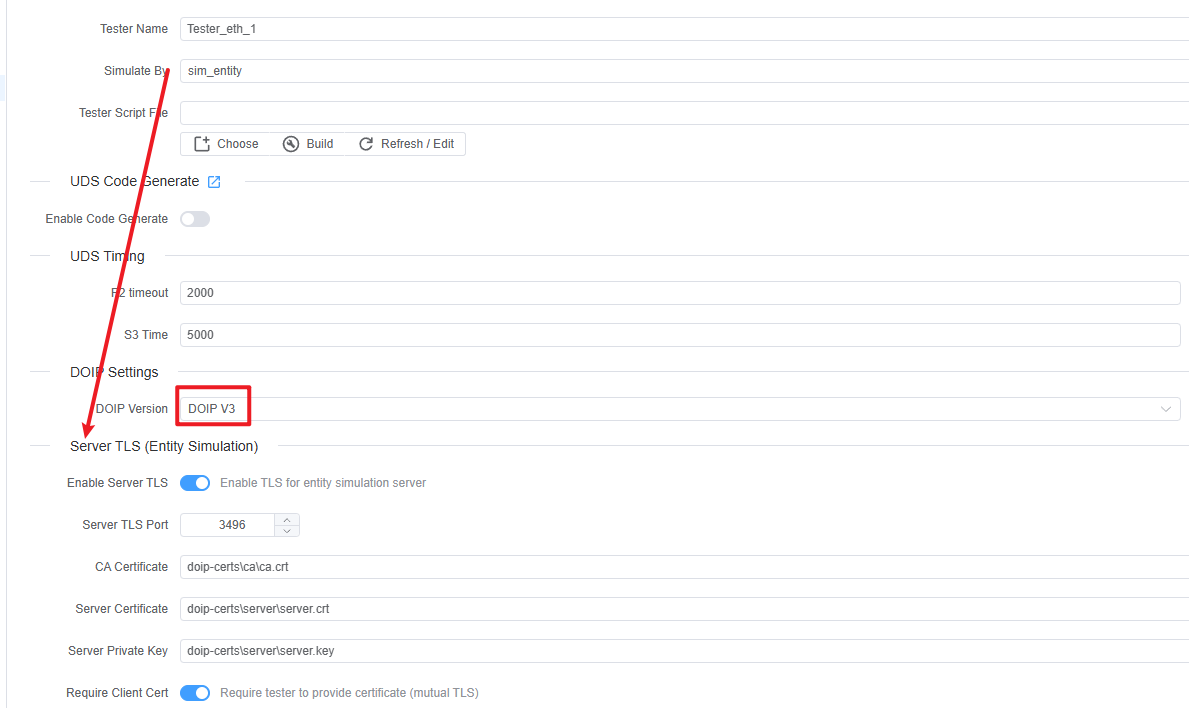

实体仿真 TLS（DoIP v3 服务器）

如果您的测试仪配置为 模拟一个实体/网关（实体仿真），您可以为内置的 DoIP 服务器启用 TLS：

• 启用服务器 TLS
  • 启动一个 TLS 服务器而非普通的 TCP 服务器。
• 服务器 TLS 端口
  • 默认为 3496。
• CA 证书
  • 用于验证测试仪证书的信任锚（当使用双向 TLS 时）。
• 服务器证书 / 服务器私钥
  • TLS 握手期间呈现的服务器身份。
• 要求客户端证书
  • 旨在强制执行双向 TLS（测试仪必须提供证书）。

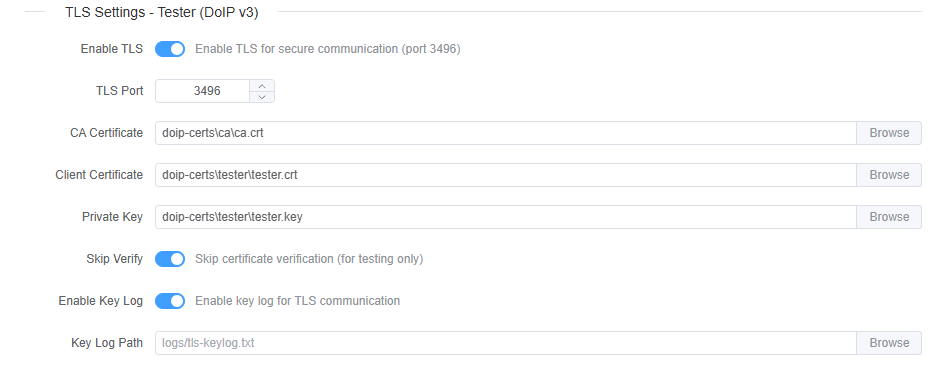

测试仪地址 TLS 设置（DoIP v3）

在以太网地址 (EthAddr) 下，当 DOIP 版本 = 3 时：

• 启用 TLS
  • 启用后，测试仪将创建 TLS 连接而非普通 TCP 连接。
  • 默认目标端口为 3496。
• TLS 端口
  • 覆盖默认的安全端口 (3496)。
• CA 证书
  • 用于验证 ECU/服务器证书的 CA 文件。
• 客户端证书 / 私钥
  • 当服务器请求客户端认证（双向 TLS）时使用。
• 跳过验证
  • 仅用于测试。
  • 启用后，ECUBus-Pro 将跳过证书验证和主机名/IP 检查。
• 启用密钥日志 / 密钥日志路径
  • 将 TLS 会话密钥写入文件（默认：logs/tls-keylog.txt），以便在 Wireshark 中解密 TLS。

TIP

证书文件路径可以是 项目相对路径。 ECUBus-Pro 会根据当前项目目录解析相对路径。

Wireshark：使用密钥日志解密 DoIP v3 TLS

1. 启用 启用密钥日志 并设置 密钥日志路径（或保持默认的 logs/tls-keylog.txt）。
2. 重新运行会话以生成密钥日志文件。
3. 在 Wireshark 中，将 （预）主密钥日志文件名 设置为该密钥日志文件。

更多详情请参阅 Wireshark 官方文档：Wireshark-TLS

WARNING

TLS 密钥日志允许解密捕获的流量。 请将密钥日志文件视为敏感信息，切勿公开分享。

故障排除

TLS 连接立即失败

• 端口错误：确认 ECU 监听 3496 端口（或您配置的 TLS 端口）。
• CA 不匹配：确保测试仪的 CA 证书 与签署服务器证书的 CA 匹配。
• 缺少客户端证书：如果服务器要求客户端认证，请在测试仪端配置 客户端证书 和 私钥。

“跳过验证”有效但正常验证失败

这几乎总是意味着您的证书链不受信任（CA 错误）或服务器证书对您的环境无效。 请修复证书，而不是保持启用“跳过验证”。

车辆发现有效但诊断无效

发现使用 UDP 13400；诊断使用 TCP/TLS。 检查防火墙规则并确认：

• UDP 13400 端口已开放（用于发现）
• TLS 3496（或配置的 TLS 端口）已开放（用于诊断）
