SOME/IP ​

EcuBus-Pro支持SOME/IP协议，可以用于开发和测试SOME/IP协议的设备。

配置 ​

EcuBus-Pro的SOME/IP功能基于vSomeIP实现， 关于不知道如何理解的配置可以参考vSomeIP配置文档。

添加SOME/IP配置 ​

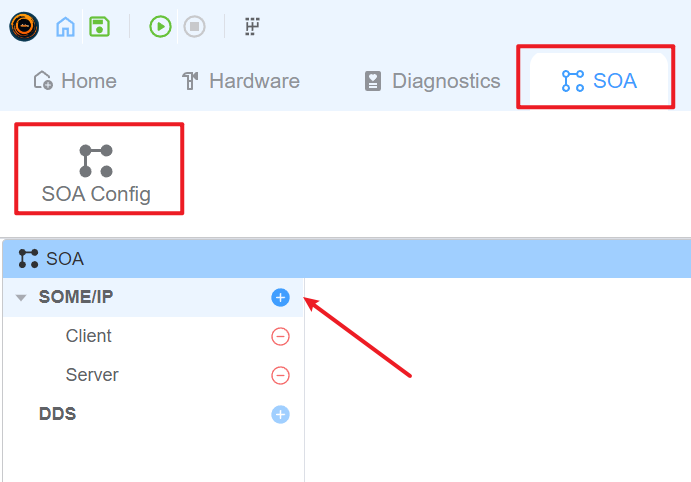

通过点击 SOA->SOA Cofnig->添加SOME/IP配置，可以添加SOME/IP配置。

添加SOME/IP配置

配置SOME/IP配置 ​

通过点击SOME/IP配置，可以配置SOME/IP配置。

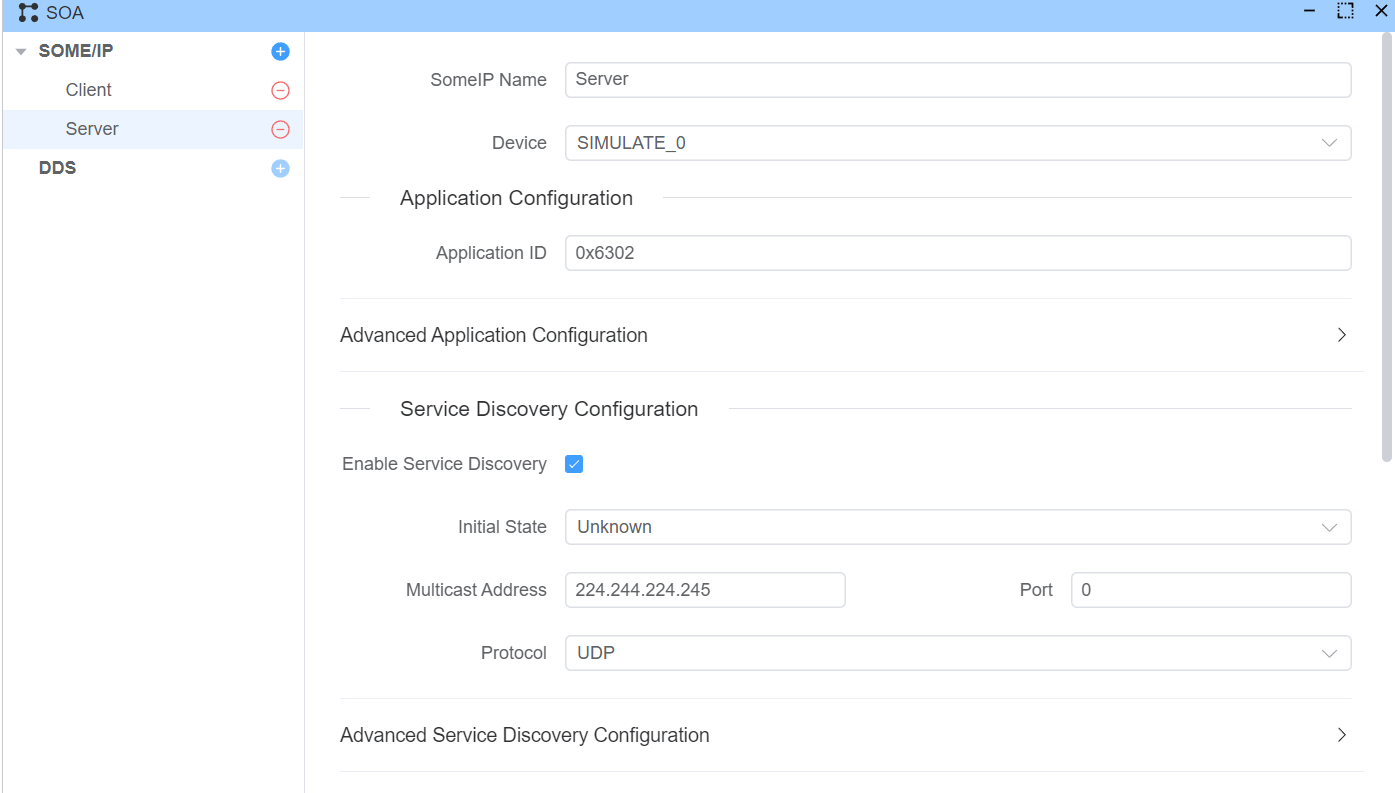

SOME/IP配置

设备配置 ​

每个SOME/IP配置必须添加一个以太网设备

应用配置 ​

每个SOME/IP配置对应一个应用，且需要配置应用ID，应用ID是应用的唯一标识，应用ID从1-65535

服务发现配置 ​

控制是否启用服务发现，如果启用服务发现，则需要配置服务发现相关的配置

TIP

如果启用服务发现，可能需要配置电脑组播相关的配置

服务配置 ​

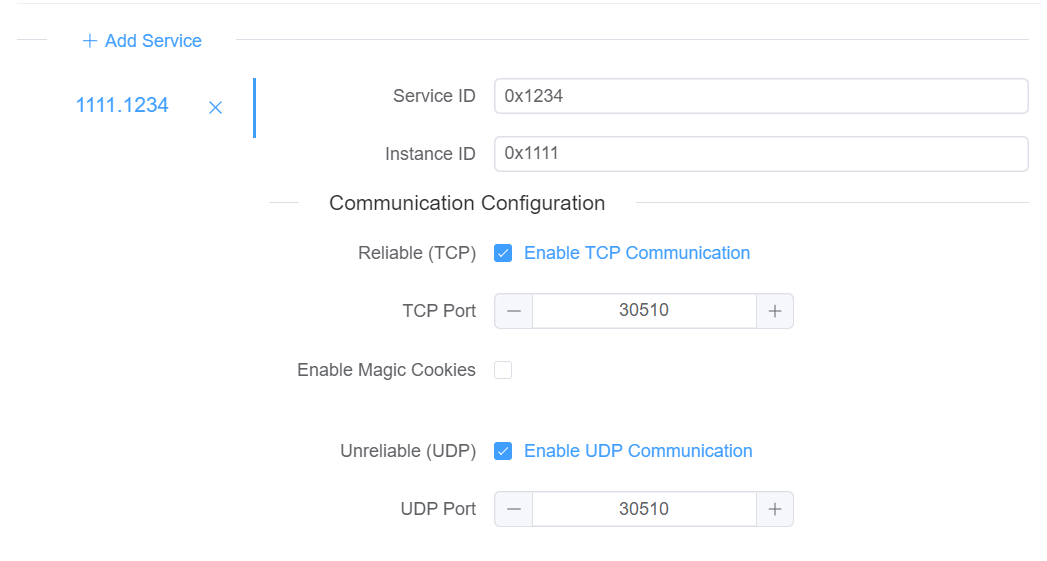

SOME/IP服务配置

WARNING

目前还只支持简单的服务，后续会支持事件和事件组

每个服务需要配置：

  1. 服务ID，服务ID是服务的唯一标识，服务ID从1-65535
  2. 服务实例ID，服务实例ID是服务的实例的唯一标识，服务实例ID从1-65535
  3. 是否开启TCP可靠传输和对应的端口号
  4. 是否开启UDP不可靠传输和对应的端口号

SOME/IP交互器 ​

通过点击SOME/IP交互器可以快速发起SOME/IP请求，并查看SOME/IP请求的响应。

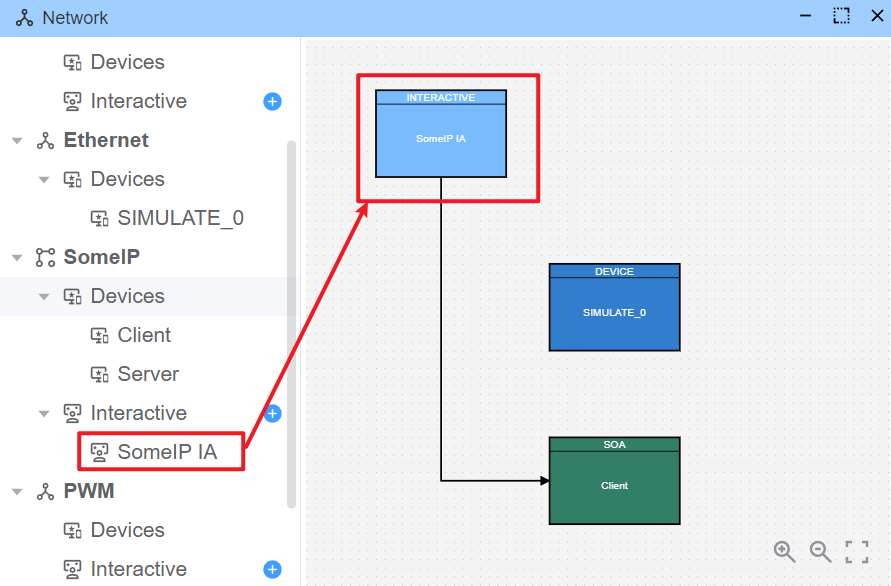

SOME/IP交互器

交互器配置 ​

鼠标悬停在交互器的方块上可以点击编辑按钮对交互器进行配置。

连接配置 ​

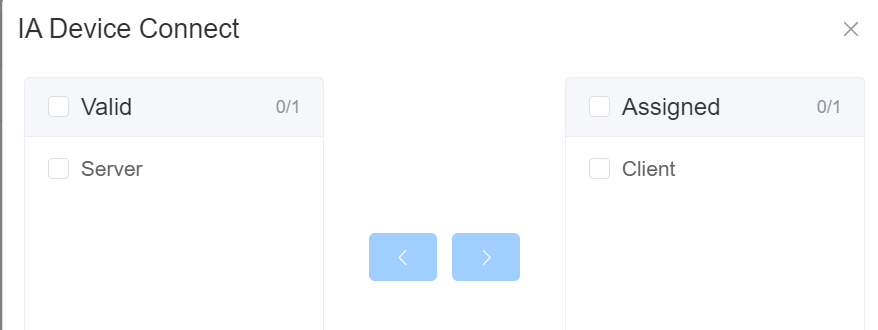

SOME/IP交互器连接配置SOME/IP交互器连接配置

编辑请求 ​

TIP

从数据库中选择请求暂时不支持

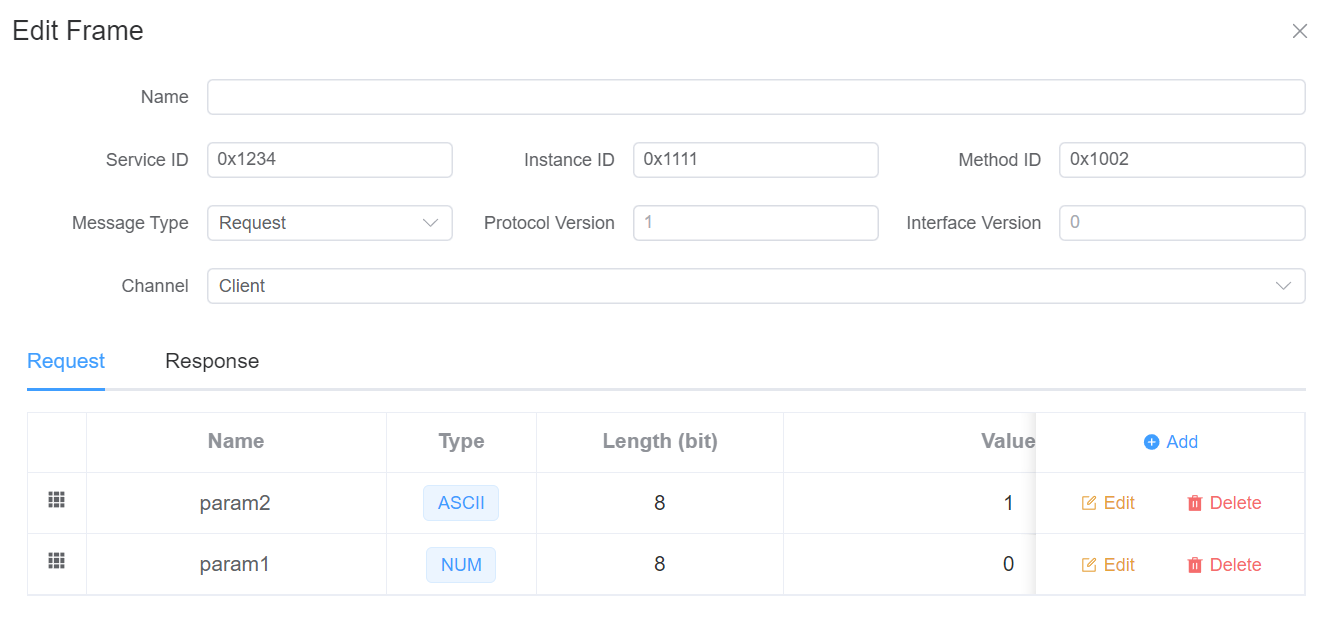

SOME/IP交互器请求配置

SOME/IP脚本 ​

Util.OnSomeipMessage 监听SOME/IP消息 ​

监听SOME/IP消息，当收到SOME/IP消息时，会调用回调函数。

typescript
// 监听所有SOME/IP消息
Util.OnSomeipMessage(true, (msg) => {
  console.log('Received SOMEIP message:', msg);
});

// 监听特定服务/实例/方法的SOME/IP消息
Util.OnSomeipMessage('0034.5678.90ab', (msg) => {
  console.log('Received specific SOMEIP message:', msg);
});

// 监听特定服务/通配符的SOME/IP消息
Util.OnSomeipMessage('0034.*.*', (msg) => {
  console.log('Received specific SOMEIP message:', msg);
});

output 输出SOME/IP消息 ​

输出SOME/IP消息，可以输出SOME/IP请求和SOME/IP响应。

typescript
import { SomeipMessageRequest, SomeipMessageResponse, output } from 'ECB'

Util.OnSomeipMessage('1234.*.*', async (msg) => {
  if (msg instanceof SomeipMessageRequest) {
    const response = SomeipMessageResponse.fromSomeipRequest(msg)
    await output(response)
  }
})
